1 触摸屏的基本原理

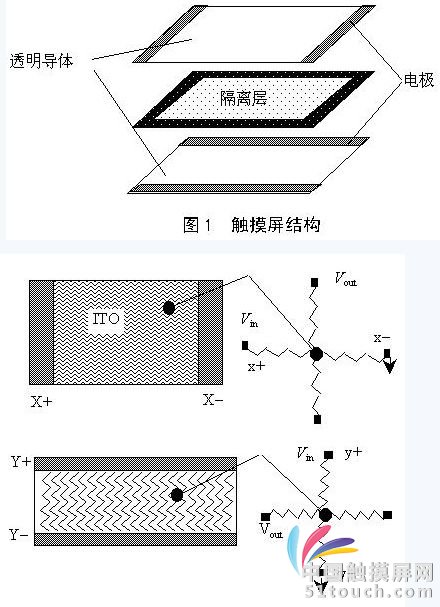

典型触摸屏的工作部分一般由三部分组成，如图1所示：两层透明的阻性导体层、两层导体之间的隔离层、电极。阻性导体层选用阻性材料，如铟锡氧化物(ITO)涂在衬底上构成，上层衬底用塑料，下层衬底用玻璃。隔离层为粘性绝缘液体材料，如聚脂薄膜。电极选用导电性能极好的材料(如银粉墨)构成，其导电性能大约为ITO的1000倍。
触摸屏工作时，上下导体层相当于电阻网络，如图2所示。当某一层电极加上电压时，会在该网络上形成电压梯度。如有外力使得上下两层在某一点接触，则在电极未加电压的另一层可以测得接触点处的电压，从而知道接触点处的坐标。比如，在顶层的电极(X+,X－)上加上电压，则在顶层导体层上形成电压梯度，当有外力使得上下两层在某一点接触，在底层就可以测得接触点处的电压，再根据该电压与电极(X+)之间的距离关系，知道该处的X坐标。然后，将电压切换到底层电极(Y+,Y－)上，并在顶层测量接触点处的电压，从而知道Y坐标。
2 触摸屏的控制实现
现在很多PDA应用中，将触摸屏作为一个输入设备，对触摸屏的控制也有专门的芯片。很显然，触摸屏的控制芯片要完成两件事情：其一，是完成电极电压的切换；其二，是采集接触点处的电压值(即A/D)。本文以BB (Burr-Brown)公司生产的芯片ADS7843为例，介绍触摸屏控制的实现。
2.1 ADS7843的基本特性与典型应用

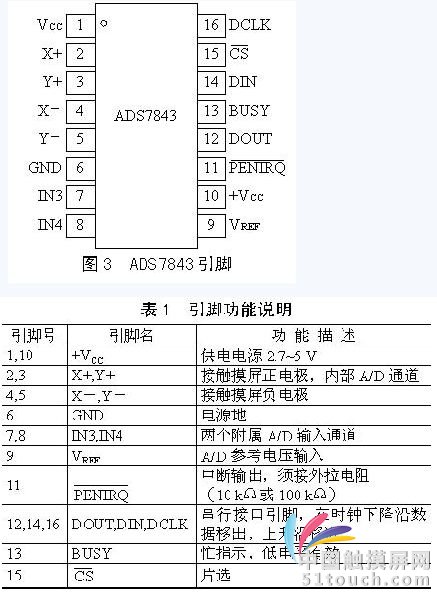

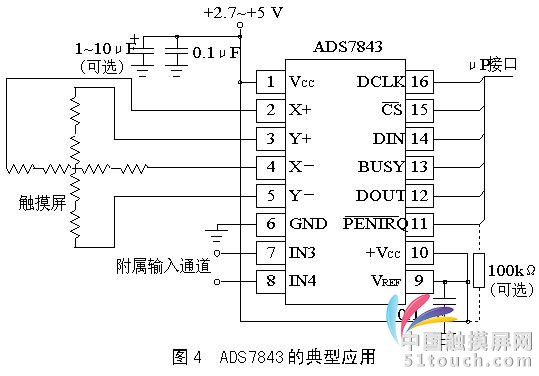

ADS7843是一个内置12位模数转换、低导通电阻模拟开关的串行接口芯片。供电电压2.7~5 V，参考电压VREF为1 V~+VCC，转换电压的输入范围为0~ VREF，最高转换速率为125 kHz。ADS7843的引脚配置如图3所示。表1为引脚功能说明，图4为典型应用。
