据台湾媒体报道，触控面板龙头F-TPK（宸鸿）与日本写真合作的纳米银metal mesh技术，拿下苹果iWatch订单，预计第2季末量产。纳米银metal mesh具有柔性及成本低等优点，苹果采用此项技术将有利于该技术的推广以及市场应用。对于纳米银metal mesh技术你了解有多少？
触控产业的格局
便携智能型设备迅速普及，带动触控等相关产业链迅速成长；然而由于入门门槛较低，众多资本涌入，加上产业崛起、利润逐步缩水，使得2013年触控产业竞争非常激烈，不少小型触控业者已黯然退场，据NPDDisplaySearch预计，进入2014年，整体触控市场虽然保持成长动能，然而触控市场将延续产业整并格局，包含规模、技术、客户布局等综合因素居优者，将有机会在新一轮产业洗牌中拓展自身版图，产业竞争将加剧。
依据NPDDisplaySearch的预估，2014年全球手机市场出货量将由2013年近17.5亿支，在2014年成长至近18.7亿支，其中智能手机出货量由2013年9.6亿支成长至2014年近12亿支，进步迅速；而平板电脑出货量同样保持了快速成长局面，由2013年2.5亿台成长至2014年近3.2亿台。受益于此，2014年整体触控模组出货量亦将保持成长动能，由2013年近17.5亿片成长至2014年18.7亿片。
然而，随着智能手机与平板电脑渗透率的提升，两者已陆续进入以产品汰换为主的阶段，出货量成长速度将出现明显趋缓。预计2014年智能手机出货量成长率，将由2013年的38%减少至24%；而平板电脑出货量成长速度则由2013年的63%，在2014年减至26%。便携智能型设备市场成长速度趋缓，也将使相关产业链竞争进一步加剧。虽然便携智能型设备终端市场成长速度趋缓，但为了因应换机需求，品牌业者只能推出价格性能比更高的产品来吸引消费者。因而在规模、技术、产业链等方面综合实力更具优势的触控业者将更受品牌青睐。对触控业者的发展有直接影响；手机品牌业者在产品稳定供货及品牌效应考量下，会更加青睐更具生产规模和产品技术的触控业者。
进入2014年，NPDDisplaySearch认为触控产业将延续多样化发展的趋势，以手机为例，GFF触控架构因其在产品重量、厚度、价格、供应链等方面综合优势下，将固守手机触控模组出货量首位，而on-cell和in-cell触控架构则受益于三星（Samsung）和苹果（Apple）的高阶机种出货量而维持市占水准。
除此之外，面板业者在经过前期准备后，有机会再度发力，尤其是基于LCD的单层多点on-cell产品有机会在2014年规模化生产，推动on-cell触控架构出货量比重提升，中国面板业者如天马4.5寸FWVGA产品、5寸720HD产品，京东方4.5寸qHD产品、5寸720HD产品皆有on-cell布局。

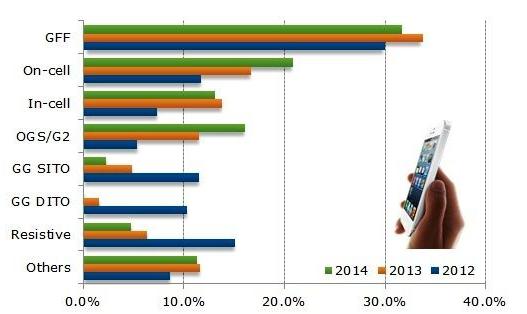

不同技术之手机用触控模组出货比例
触控面板产业技术发展速度不断加快，结构从最初的G/G双层玻璃到单片玻璃（包括OGS、Touch on Lens、In-cell、On-cell等等），同时薄膜技术（G1F或G/F/F）的应用也受人关注，触控技术领域呈现多主流局面。目前触控面板主要应用于智能手机、平板电脑等银幕尺寸较小的装置上，随着一体机、大尺寸笔记本电脑等装置也开始采用触控面板。屏幕尺寸越大所需的处理数据量也会增加，从而对阻抗值的要求也随之提高，而非常适合大屏触控屏采用的Metal Mesh方案则开始迅猛发展。
Metal-mesh的技术优势在哪？
OGS领军的单片式玻璃触控技术解决方案方兴未艾，新一代触控技术-Metal Mesh（一般称为金属网格、金属网络）又悄然成形。不仅台湾触控面板大厂洋华、介面都正积极投入Metal Mesh触控技术研究，我国深圳企业欧菲光Metal Mesh触控面板产品已经正式量产，初期将被应用于触控笔记型电脑。
现有的触控导电材料并不适用于大尺寸屏幕，因为屏幕尺寸越大所需的处理数据量也会增加，从而对阻抗值的要求也随之提高，当尺寸大到14寸以上，ITO的使用受限，替代材料如Metal Mesh、纳米银、碳纳米管、石墨烯等受到重视，其中又以Metal Mesh及奈米银线发展较为成熟，也是目前最有希望能够量产的替代性材料。
Metal Mesh具备优秀的导电性能，可以实现on-cell单层多点的大尺寸突破，Metal Mesh触控技术被认为将有机会成为大尺寸应用主流触控技术之一，在中大尺寸的触控市场，替代ITO的透明导电薄膜（TCF）近来话题颇热，目前ITO替代材以纳米银线（Ag NW）与Metal Mesh为最“接近”商业化的方案。如果能用Metal-mesh（金属网络）替代传统ITO导电层，可以使得电阻更低、导电层更薄，Metal-mesh技术有望进一步强化Film触屏的性价比优势。
稍早薄膜触控面板被认为当用于大尺寸产品时，会发生较多杂讯干扰问题，但为了不排除于大尺寸触控应用趋势之外，薄膜触控面板厂商积极寻找新一代解决方案，于是找到了Metal Mesh。Metal Mesh是一种新的导电材料、触控感测器技术，用以取代传统ITO薄膜。
由于薄膜触控技术在小尺寸应用已非常成熟、又极具成本效益，因此，Metal Mesh以其技术特性优势，一开始就被供应商设定为主攻11.6寸以上、大尺寸应用市场，包括笔记本电脑、All in One一体成形电脑等产品，少数会用在平板电脑。
限制因素
Metal Mesh的制程，首先在薄膜上面进行溴化银涂布，然后经过黄光制程曝光、洗银等程序，最后得到银的Metal Mesh。近来厂商投入的都是Roll to Roll卷对卷制程开发。Roll to Roll生产Metal Mesh的制作过程中会面临断线的问题（尤其是洗银阶段），断线位置分散将会大幅降低成品良率。
目前的问题一是Metal Mesh良率不稳定，二是有能力量产Metal Mesh触控面板的企业较少，三是采用Metal Mesh方案与LCD面板搭配时成本会有所增加。
解析国内龙头欧菲光：Metal Mesh 量产，全产业链布局
国内公司欧菲光已经量产metal mesh产品，苏大维格采用metal mesh的导电膜产品已经研发成功。metal mesh是金属网格结构，其使用的材料可以是各种纳米级材料，欧菲光采用纳米银做为制作材料。纳米银根据其本身材料的特性，非常适合在大屏上使用。
欧菲光曾于2013年底发布公告，称公司纳米银金属网栅透明导电膜触摸屏生产线正式量产，初期产能1.5KK/月。公司Metal Mesh技术使用纳米银金属网栅取代ITO，传感器电阻下降了一个数量级，灵敏度、响应速度大幅提升，使薄膜式触摸屏应用领域扩展到了中大尺寸显示屏领域。
1. 公司技术合作方中科院苏州纳米所在印刷薄膜晶体管领域技术储备雄厚，我们推测公司纳米银金属网栅采用了纳米银墨水印刷的技术路线，该方案去掉了传统ITO制造工艺中的光刻、制版等环节，有效缩短了设计周期，降低了成本，利于大规模生产。公司Metal Mesh产品已经具备成本优势，据台湾ctimes报导，10月份公司已开始在台湾抢夺OGS订单，其报价比单片式OGS产品报价低3~5%。
2. 由于纳米银金属网栅在近距离可见，影响在手持设备上的显示效果，目前更适用于电脑一体机（AIO）和PC领域。AIO 由于体积小、集成度高、连线少，受到了市场欢迎，销量迅速增长。据Digitimes数据，2012年全球AIO出货量达到1320万台，2007年到2012年的复合增长率达到25.74%，预测2013年销量为1580万台，增长17.90%。传统PC受智能移动终端冲击较大，市场萎缩。Gartner预计2013年全球PC出货量3.03亿台，同比下滑8.4%，但市场总量大，触摸应用刚启动， Metal Mesh产品的发展空间巨大。
公司目前已经开展与PC产商合作，导入联想、惠普、戴尔、华硕、宏基、三星全球前六大PC生产产商，超过60款机型开样，Metal Mesh的市场推广将非常迅速。
3. 2013年8月，苏州纳米所印刷碳纳米管薄膜晶体管研究取得重要进展，已研发成功碳纳米管薄膜晶体管器件和全印刷柔性薄膜晶体管器件。碳纳米管薄膜晶体管可以应用于中小尺寸触摸屏领域，公司若导入该技术，将实现替换技术对ITO所有应用领域的全面覆盖。
4. 公司目前已经完成垂直一体化全产业链布局，产品线全面涵盖强化玻璃、ITO导电薄膜（或ITO导电玻璃）、触摸sensor、触摸屏模组，按照最近公告的定向增发计划，公司将投入9.21亿元扩产MetalMesh，投入20.77亿元扩产液晶显示模组。项目达产后，Metal Mesh产品成本将进一步下降，公司发挥产能和全产业链集成优势，将在中大尺寸触摸屏领域占据主动地位，实现由行业跟随者到行业领导者的角色转变。
