今年最火的莫过于苹果十周年iphone 8的发布，行业传iphone 8极有可能采用双面2.5D玻璃＋不锈钢中框结构，2.5D玻璃产业链相对3D玻璃少了热弯工序，其他工序基本相同。如果是如此的话，必将带动产业链的大爆发，笔者梳理了手机产业链排行榜中3D玻璃产业，供大家参考。


       一、什么是3D玻璃成型



       3D曲面玻璃具有轻薄、透明洁净、抗指纹、防眩光、坚硬、耐刮伤、耐候性佳等优点已经应用于高端智能手机、电脑及可穿戴设备等面板上，受到了各大厂家的追捧。



       3D玻璃有很多制造工艺：



       ①HF蚀刻+CNC；



       ②热弯成型+CNC；



       ③热弯成型+传统热激光；



       ④热弯成型+ISL冷激光。



       其中HF蚀刻由于不环保，现今广泛应用的3D玻璃成型工艺都是热弯机来实现。



       热弯原理：



       目前3D玻璃成型技术是将目前最高硬度的康宁Gorilla Glass 4玻璃放在弧形模具之间，加热到800℃接近熔化边缘，再压进弧形模具里让玻璃弯曲，接着送进CNC处理，以高精准的数值抛磨玻璃毛边。



       在热弯过程中通入氮气保护，防止空气进入，产品在炉内的时间为2分钟。由于玻璃不是结晶态物质，没有固定熔点，在温度升高过程中慢慢变软，必须保持温度的均匀性才能使热弯后的玻璃平整牢固。


       石墨模具：


       热弯过程中温度和精度难以控制，玻璃不同部位容易产生受热不均。相比金属材料在高温下变形大、易变软，石墨具有耐高温、硬度高、导电性好、防辐射、耐腐蚀、成本低的特性。因此玻璃热弯模具使用石墨材料来制作，可以保证最大的精密程度。石墨模具作为重要耗材，使用寿命直接影响热弯机成本。

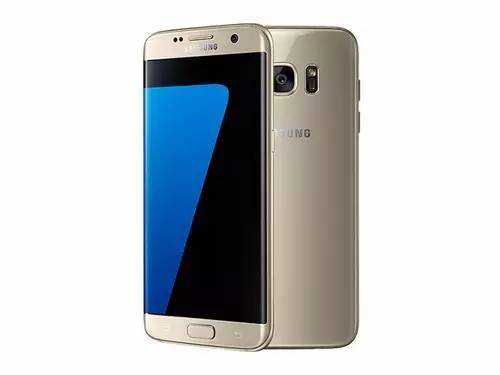

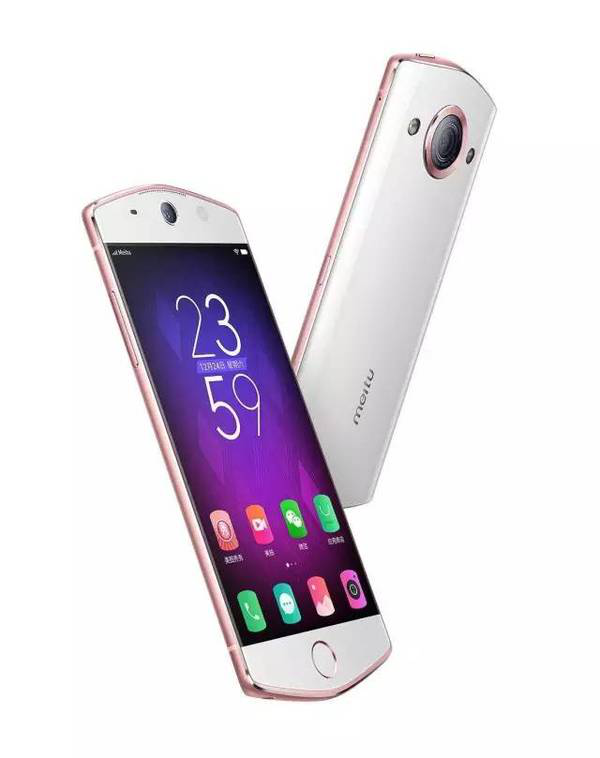

       二、3D玻璃效果



       三、3D玻璃成型工艺流程


       玻璃盖板通过原有玻璃基材的基础上进行精雕、研磨抛光、强化等工艺得到。在工程设计图纸后，输入数据到基板CNC切割机里进行粗胚制作，再使用自动高效精准CNC进行加工仿型。放入热弯机的模具中，通过前几站对置入的玻璃加热到800℃左右，同时保证平整度在5条之内；中间几个站是成型站，玻璃已经成型，保证平整度在4条内，后面几个站进行冷却，保证平整度不大于5条。注意保证平整度的差值不能过大，才能得到完美曲率弧面的3D曲面玻璃，再将倒边成型强化后的产品利用平磨设备进行双面抛光，最后进行超声波清洗。



       四、热弯及供应商



       韩国DTK、韩国JNT、孟立、环球同创、奥瑞德、尚浩智造、美华机器人、KOSES、大量科技、联得装备、劲雄昌热弯机、佛山司达



       五、模具供应商



       日本东海、美国poco、东洋碳素、西格里、方大碳素、辽阳兴旺、中钢新型、美尔森、美国精帝、凯迪碳素、东方碳素、埃基碳素、东麟石墨、嘉裕碳素、石金科技、壹品石墨、华尔拓科技、捷诚石墨、元宝金……



       六、3D玻璃加工商



       伯恩光学、蓝思科技、凯盛集团、星星科技、比亚迪、正达光电、欧菲光、瑞声科技、胜利精密、新兆电子、东莞劲胜、贵州星瑞安、文峰触控、晶石光学、为百科技、玳翊光学、通达集团、富士康、旭荣电子、科立视、信利光电、宏思通科技、瑞必达科技、凯茂科技、合力泰科技、奥瑞德、华映、正达国际
