上次拆解iPhone6s时，因为苹果对iPhone6s的屏幕增加了3DTouch这项功能，也没专用的用具拆解难度较大，所以没有对屏幕再进一步拆解。今天我们就要把iPhone6s这块拥有3DTouch的屏幕进行拆解，请跟随91拆的脚步往下移。(来源：ifixit，翻译：91拆)

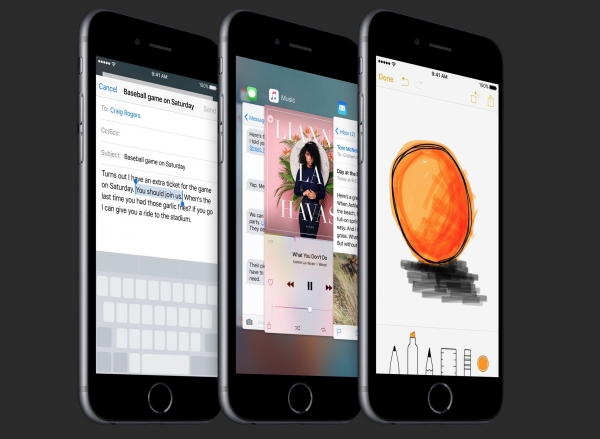

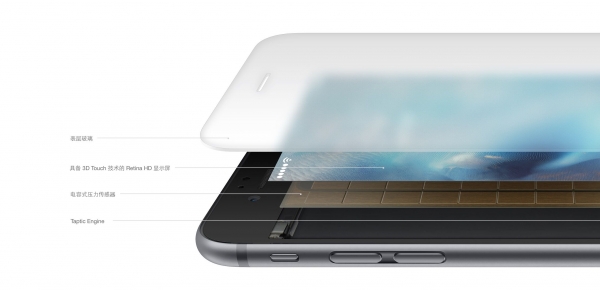

　　拆解前，先了解下iPhone6s这块屏幕的变化和特点：



　　增加一层3DTouch电容触控层



　　采用双离子交换制成的柔软玻璃



　　4.7英寸1334×750像素（326PPI）Retina屏



　　集成触摸数字转换器

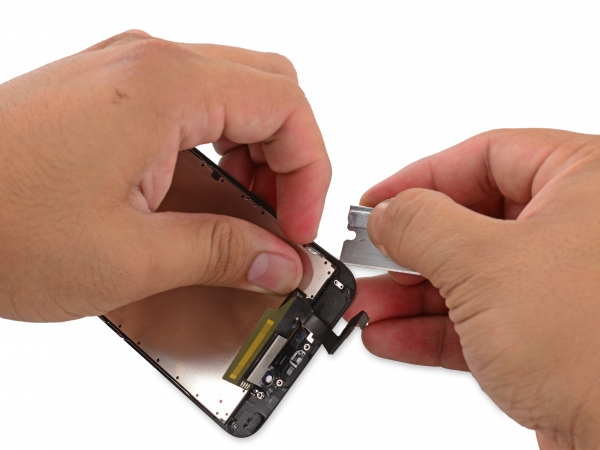

　　用刀片沿着屏幕边缝轻轻割开固定前面板的塑料框架

　　拆下塑料框架，值得注意的是，塑料框架旁有粘合衬垫，这些衬垫为iPhone6s提高一定的耐水性，也说明了iPhone6s的防水能力相对前几代有提高的原因之一。

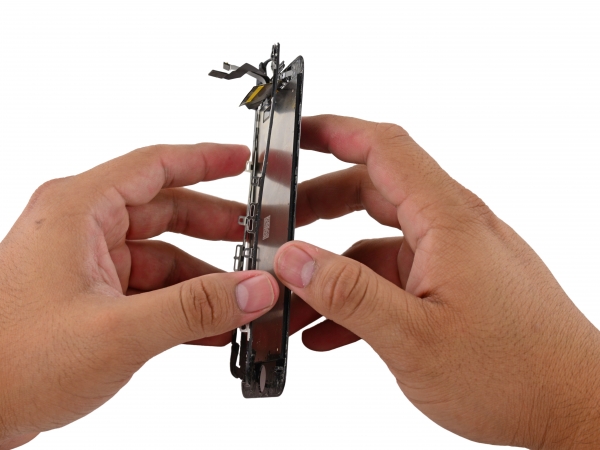

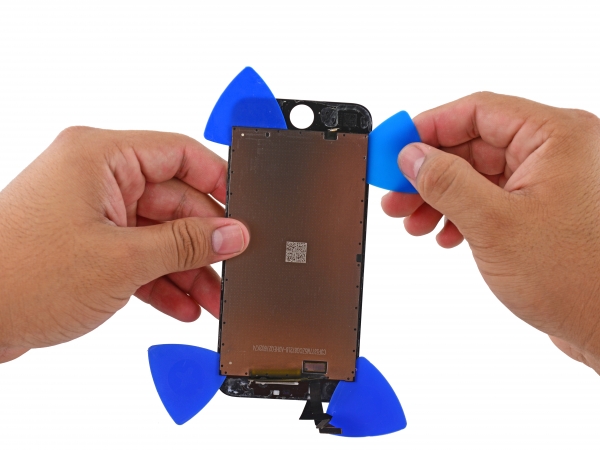

　　用4块拨片塞进屏幕背面四边，这样可以轻易地将3DTouch触控板与屏幕分离

　　用拨片沿着3DTouch触控板边缝轻轻滑过

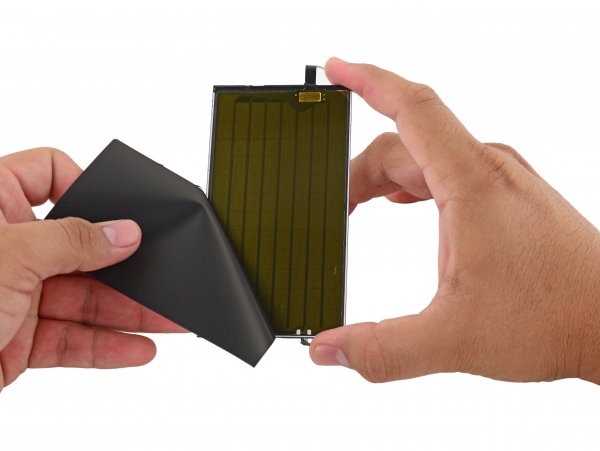

　　轻易撕下反光薄膜，整块真正的3DTouch触控板映入眼帘

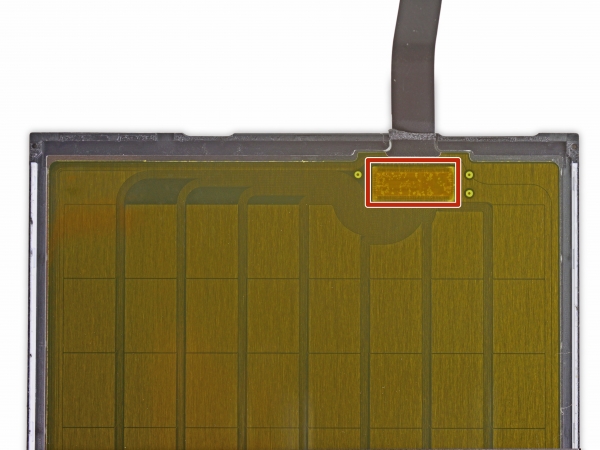

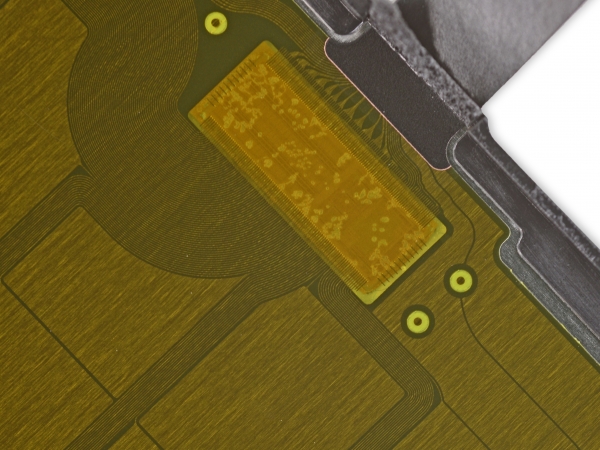

　　来看看这3DTouch电容触感层，触控板上每个金色长方形格子表示为这块平行板电容器的每一块板。每格间都有一条颜色较深的通道，这些通道是跑向控制芯片用的，以确保控制芯片的电容器通电，检测其电流的变化。

　　1.与苹果公司合作的康宁公司专门为iPhone6s开发一种相比较柔软的玻璃；



　　2.用户在玻璃上按压下去之后，手指与玻璃的接触点会稍微弯曲，缩短了手指与3DTouch电容触控层的距离，这时会形成一个“推压”的信号，而不是“触摸”；



　　3.在平行电容器中，电容和距离成反比，即距离越短电容越大，因此集成电路检测到了传感器板中的电流大小；



　　4.与触摸屏有点类似，但触摸屏无法精确感应到指尖的压力。数字转换器仍需要精确追踪压力，但是这些面板只需检测玻璃是否有弯曲变化就好。

　　我们刚刚已经将屏幕的后半部分拆解完成了，我们现在将LCD面板和表层玻璃分离。

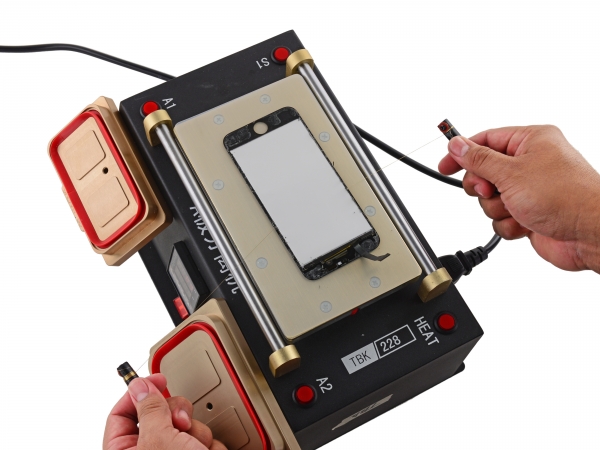

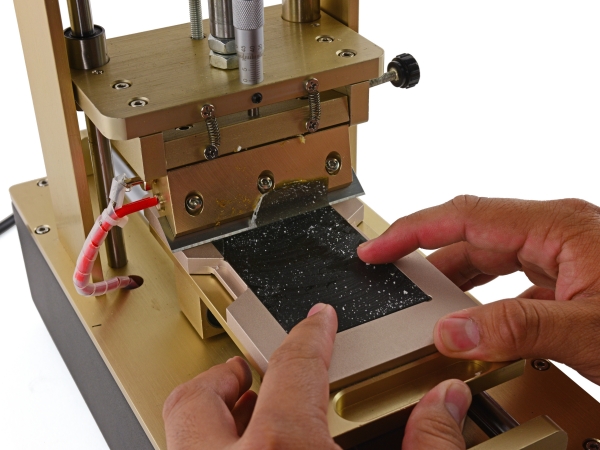

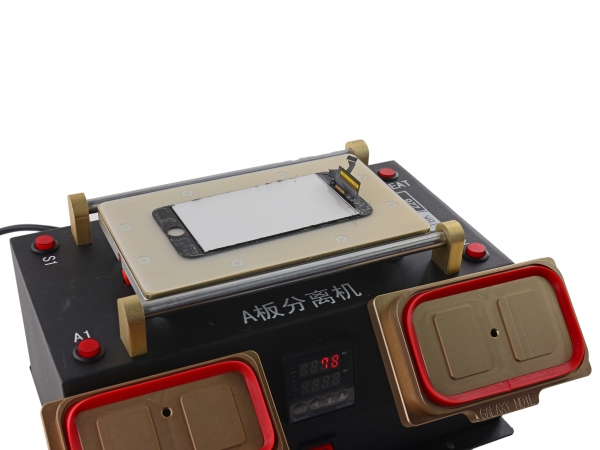

　　我们使用A板分离来拆解LCD面板和表层玻璃。这台机器利用真空将表层玻璃固定到机器上，然后加热机器软化玻璃和LCD面板之间的光学胶。胶水软化后，我们用一根直径0.08mm的钼线来分离LCD面板。

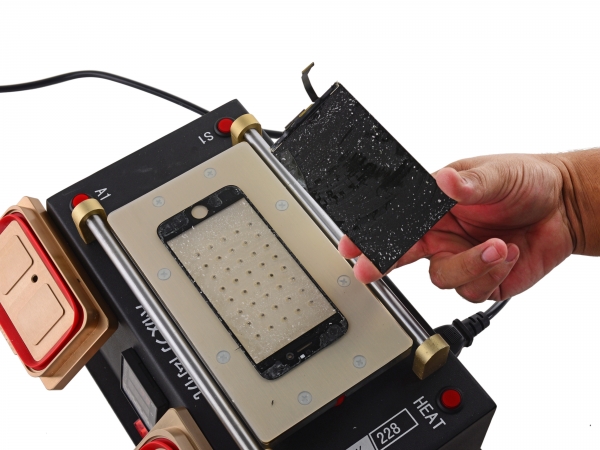

　　拆下LCD面板

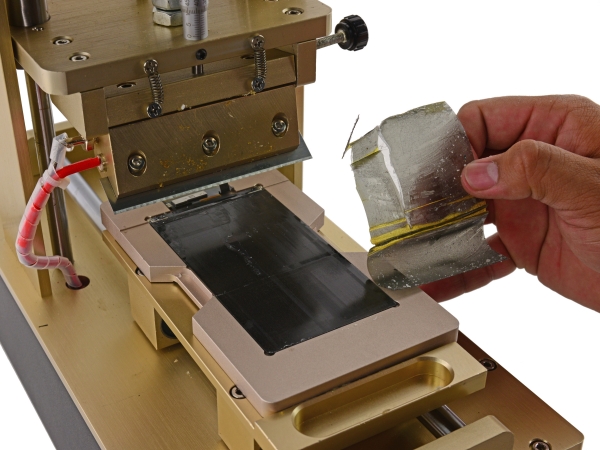

　　在分离LCD面板和玻璃的同时，偏振膜也受损了，还好偏光膜是很容易购买的配件。我们用这台液晶屏除胶机来去除偏振膜和胶水。

　　拆下偏振膜

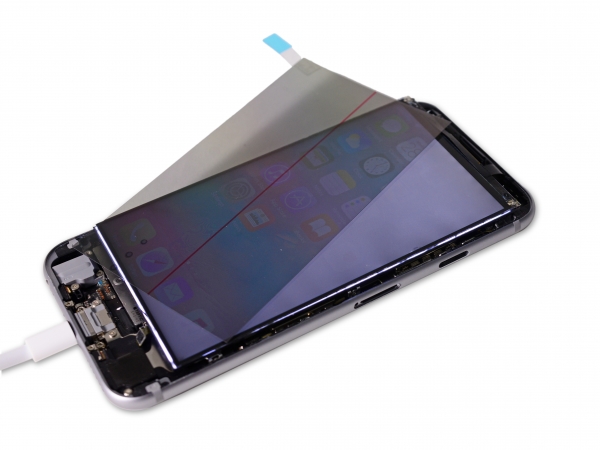

　　想知道偏振膜有什么作用吗？今天我们就来科普一下偏振膜的作用

　　背光光线是通透一层薄薄的液晶层发射出去的，光线透过液晶层时会发生折射，折射的角度不同，在偏振膜上呈现的颜色也就不同。为了产生丰富多彩的颜色效果，每一个像素被分成红、绿、蓝三种颜色来控制，成千上万的像素组合在一起就形成了不同的颜色。

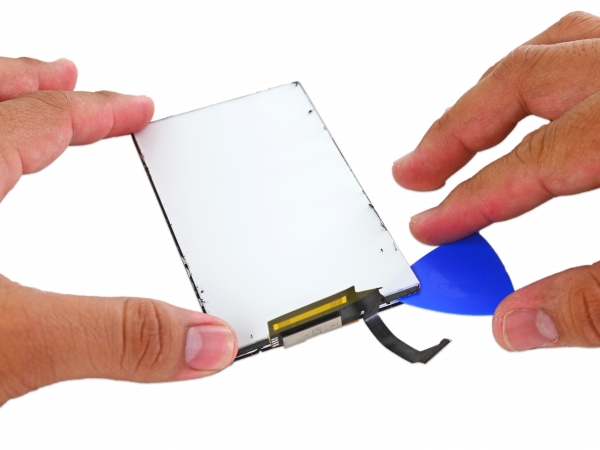

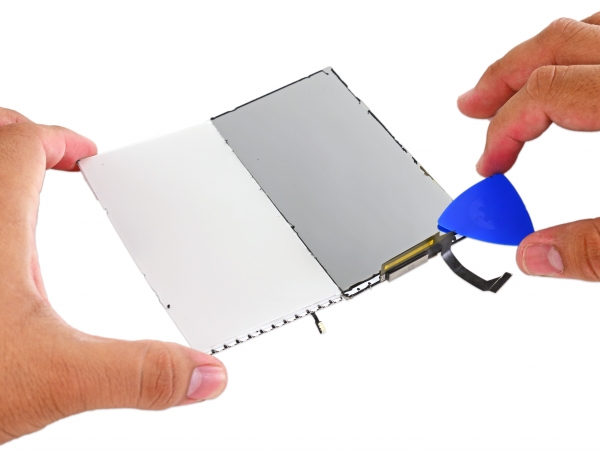

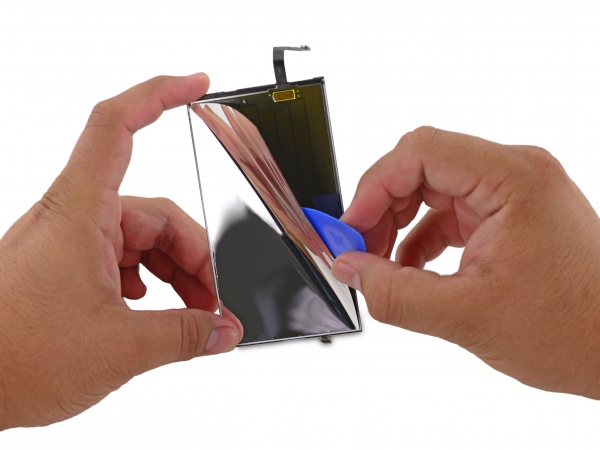

　　最后我们来看一下侧光式LED背光，这也是现代智能手机采用的LCD屏幕中最常见的背光方式。我们沿着聚脂薄膜的边缘用拨片慢慢撬下反射层。聚脂薄膜层具有反光的作用，属于背光组件的一部分。在iPhone6s上，这块薄膜有了新的作用——覆盖隐藏3DTouch触摸层。

　　测光式LED背光，顾名思义，就是LED灯分布在屏幕四周边缘，搭配导光板和反射层，当LED发光的时候，把LED所发的光均匀的输送到屏幕的全部区域来实现液晶屏幕的背光照明。

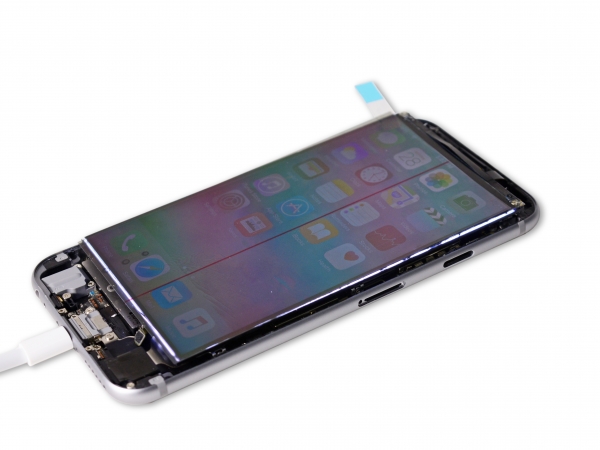

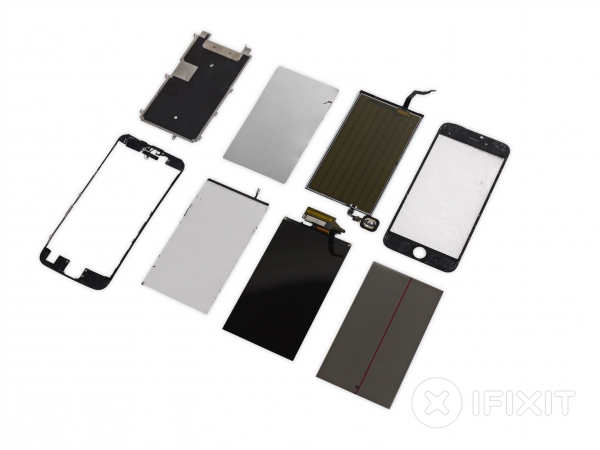

　　至此我们对iPhone6S屏幕的拆解就到此结束了，最后来一张全家福。此外我们需要强调一下的是不同于我们以往的拆解，对屏幕的拆解是暴力且不可修复的，不推荐大家在没有专业工具的情况下尝试拆解。
