导语除了可折叠之外，苹果的这项专利的组件设计也相当灵活，最重要的是拥有可折叠的OLED显示屏和金属支撑结构。

　　本周二，苹果一项最新的专利申请通过了，这项专利是关于一种拥有金属机身和可对折OLED显示屏的设备，并且在中间还采用了铰链设计。

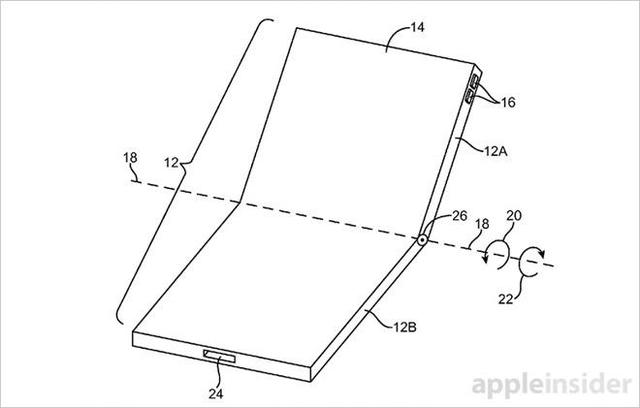

　　这项专利名为“柔性显示设备”，专利号为No.9504170，描述了一个拥有可折叠全屏幕覆盖设计的iPhone。这种折叠形式的翻盖手机最初在上世纪90年代由摩托罗拉最先采用，而苹果在专利中，如果出现不方便携带的情况下，可以直接折叠。

　　除了可折叠之外，苹果的这项专利的组件设计也相当灵活，最重要的是拥有可折叠的OLED显示屏和金属支撑结构。苹果在专利中使用了镍钛诺，利用了镍钛合金的弹性结构以及可记忆特性，并且替换现有的柔性聚合物。

　　在专利中的一些举例中，这种可折叠的智能手机包含了可折叠底座，并且分成了上下两个部分。每个部分都包含了处理器、传感器和一些智能手机常见的电路组件。比如在上层将包括摄像头、显示控制器、扬声器模块和环境光传感器，而在下半部分则由麦克风、CPU、GPU、振动器和其它一些必要组件。

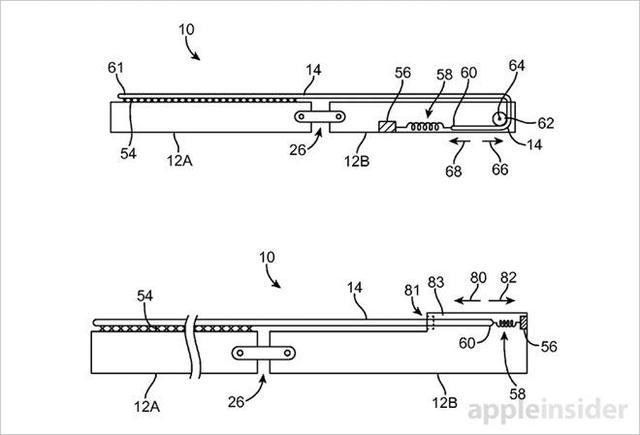

　　而上下两个部分都通过一个单一或多重的铰链机制连接，并且可以彼此移动和折叠，而上下两个部分通过挠性印刷电路板进行数据交换。而在两个部分之间则覆盖了显示屏。有趣的是，苹果在专利中指出，这种柔性屏幕可以包含额外的材料来适应两个甚至是两个以上的折叠配置。

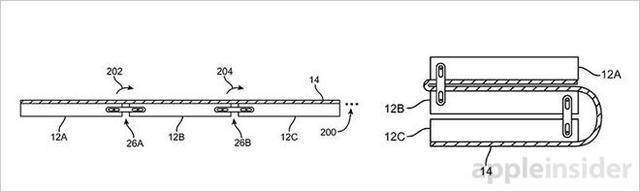

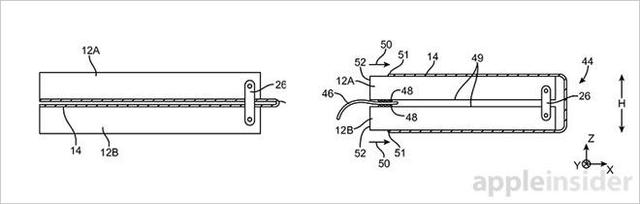

　　在一个例子中，苹果将iPhone折叠成类似于古老翻盖手机的状态，并且能提供额外的保护。而向后折叠的部分则将屏幕向外，方便进行操作。而还有另外一种形式，甚至提供了三重折叠，其中两个折叠的部分甚至可以夹在用户的衣服上。

　　而在三重折叠的部分中，可以通过压敏技术的OLED组件切换被覆盖屏幕的显示内容。而在专利中，苹果虽然使用了固定连接器，但是未来考虑到玻璃和其它金属材质的运用，还可以使用其它形式进行替代。

　　考虑到最近十年iPhone的发展趋势，苹果使用这种折叠屏幕的技术在几年内都不太可能转化成现实，因此我们想要期待一款屏幕能折叠的iPhone或者iPad，还需要假以时日的等待。

　　目前有传闻显示，苹果将在2017年的iPhone上使用曲面OLED显示屏，但是尽管如此，明年的iPhone在整体风格上也不会有太大的变化。

　　苹果这项可折叠智能手机专利在2014年7月申请，专利发明人为Fletcher R.Rothkopf、Andrew J.M.Janis和Teodor Dabov。
