日本于14日发生了日本史上排行第四的强震，震央位于日本九州的熊本县，由于九州岛向来是日本半导体的重镇，许多供应全球的IC零部件的生产都在此地，此次的地震恐怕会影响后续的相关生产，也连带影响全球的供给与生产。
日本九州岛是日本集半导体产业的重要生产基地是有其历史与环境因素在，早在1967年，日本三菱电机便在熊本县开始组建半导体的生产体系，而且这离1959年TI发布IC集成电路的专利才不到几年，接下来Toshiba、NEC也相继进入在当地建设半导体厂，让日本九州几乎成了日本的半导体中心。

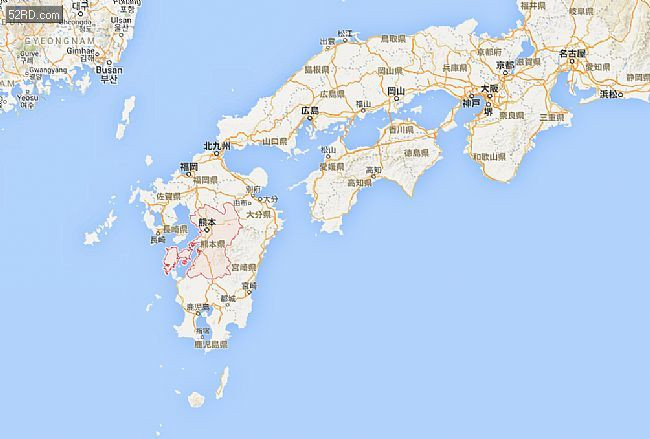

▲日本九州岛与熊本县位置（图来源：GoogleMaps）
地理环境、政策造就日本矽岛
日本半导体产业会大量的在九州设厂不外乎有几个重要因素，首先半导体的生产需仰赖大量的水与电力，九州的电力供给系统刚好可以满足所需外，阿苏山周边也有丰富的山泉水，可做为半导体矽芯片洗净的的原水。
（图片来源：九州半导体クラスターの新事业创造に向けて）
除此之外，当时九州全岛期有五个机场，让小体积抢时效的集成电路零部件得以快速的运送出去，不用透过效率相对较低的铁路或船来运输，九州当时有充沛的女性劳动人口，也可以满足半导体生产所需的人力，加上地方政府的优惠政策推动，让半体体生产在九州有着一定的成本优势，自然也让积极发展电子产业的日本厂商在此设立生产基地。

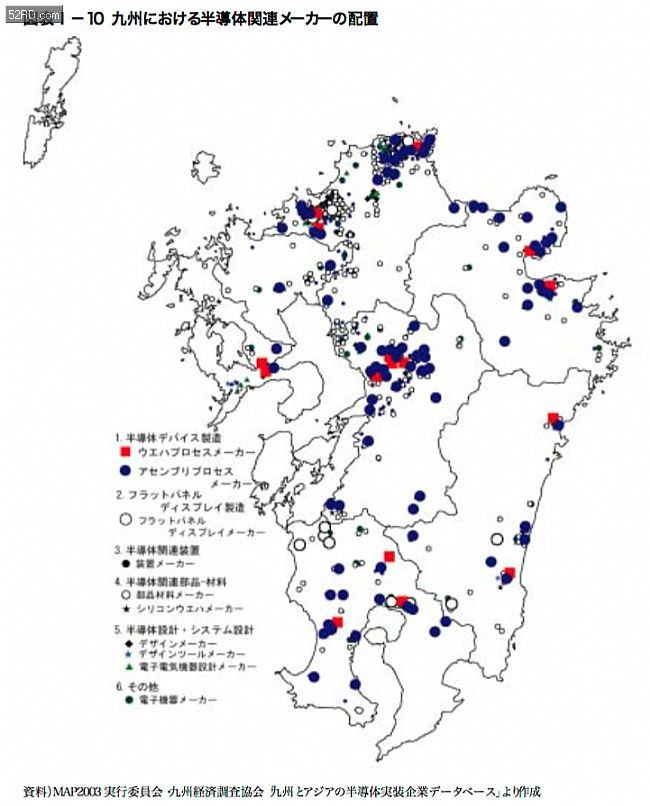

（图片来源：日本九州经济产业局）
在1980年代初期，九州岛生产的IC几乎占有了全日本近40%的比例，到2015年也仍保持在30%上下，也让许多城市与电子产业有着密切的关系，因为他们习惯以一个地方城市为中心，在机场附近形成几个团状的工业群体。不过九州的半导体工业以生产与组装为主，设计、开发的单位则多落在东京、大阪与神户，这与美国硅谷或新竹科学园区的运作方式有些不同。

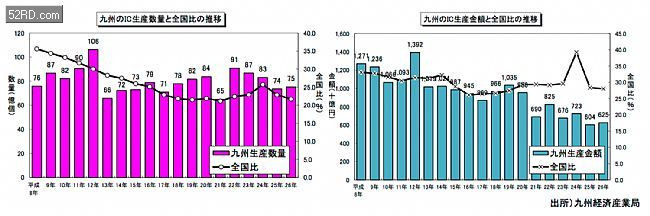

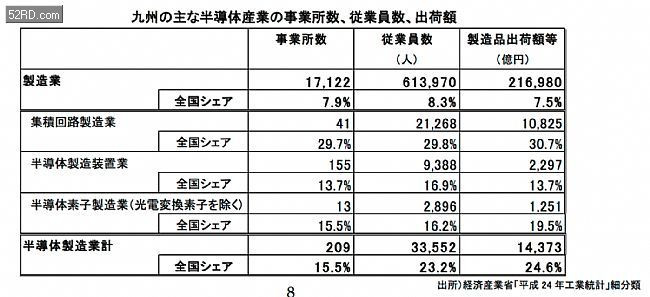

（图片来源：日本九州经济产业局）
在日本九州岛，生产半导体的企业在1990年约有200家，2000年更达到400多家，2005年企业数更激增至650家，其中70%是中小企业，不过到2012年已下滑到209家，虽然数量减少，但许多知名的日本企业索尼（SONY）、东芝（Toshiba）、日立（Hitachi）、三菱（Mitsubishi）、富士通（Fujitsu）等在九州均设有半导体生产基地，而且均是相当先进且关键的零部件，特别是SONY供给相机的CMOS模组更是关键，也难怪可能重创相关供应链。
