摩尔定律下，制程竞赛是晶圆厂提高竞争力的主要出路。而物联网带来的应用碎片化、定制化，使本土晶圆厂通过与客户的深度合作研发、提供IP设计与整合服务等寻找到了更多新机会。作为国内主要芯片制造企业之一，拥有3条8英寸晶圆代工生产线的上海华虹宏力半导体制造有限公司(以下简称“华虹宏力”)不久前在深圳举办了2015年度技术论坛，并邀请了众多IC设计厂商、EDA供应商、半导体测试公司、ARMIP供应商、器件、方案商等，就产业趋势和市场热点，以及华虹宏力新的技术成果进行了介绍和分享，以及8英寸晶圆厂在物联网时代，可持续发展的方向和优势。

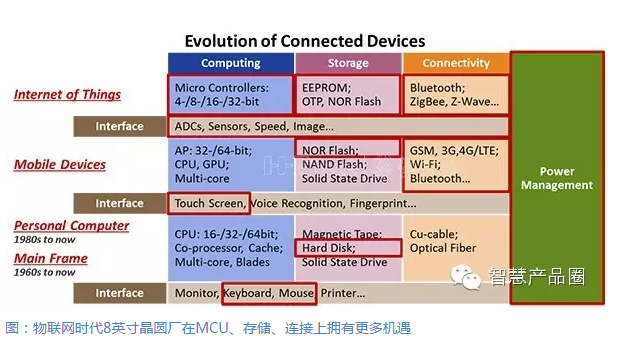

中国半导体在国家IC产业投资基金的推动以及行业大背景下，正在全球半导体掀起中国热潮，也带来前所未有发展机遇。物联网的碎片化，使应用更加细化多样。华虹宏力执行副总裁范恒介绍了华虹宏力的业务战略，将在高增长的细分市场，包括智能卡、微控制器、汽车电子、智能电网、LED照明、可穿戴式电子设备、传感器等领域重点布局，并在智能控制物联网及绿色能源等应用领域重点突进，持续创造新的利润增长点。
基于这样的战略发展方向，华虹宏力在具体技术及工艺蓝图有怎样的发展路线，以及8英寸晶圆厂在未来的可持续发展问题，成为关注重点。

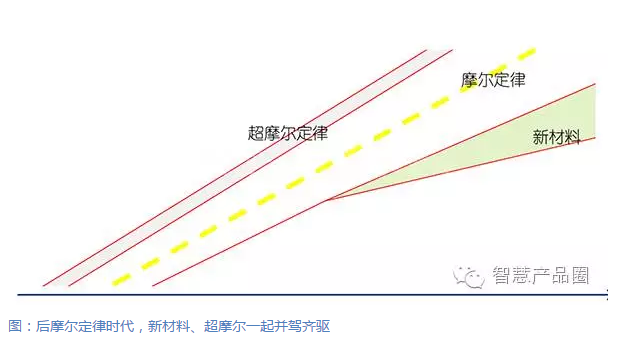

华虹宏力执行副总裁孔蔚然博士详细介绍了华虹宏力的技术发展重点，包括成功实现90纳米eFlash/eEEPROM工艺的流片；对低功耗的嵌入式闪存技术和低成本的CMOS射频技术的整合。旨在凭借丰富的工艺技术组合、强大的设计服务能力和出色的客户服务，为客户提供独特、高性能、低功耗和高性价比的全方位解决方案。并指出除了摩尔定律将继续在未来发挥作用，依靠工艺、设计及系统工程师等多方努力达到的超摩尔定律能力、新型材料是另外两大发展方向。

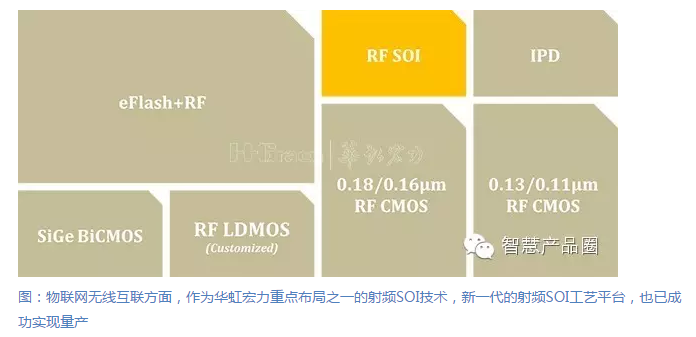

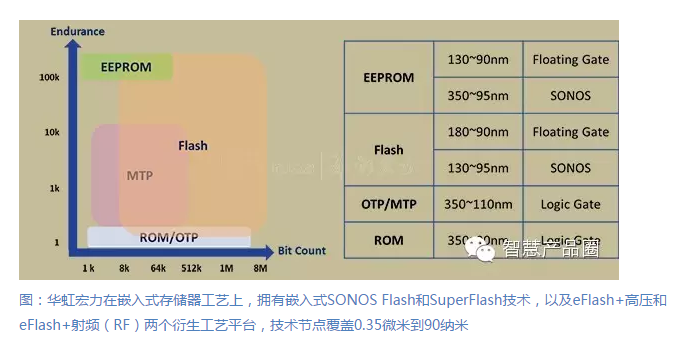

随后，华虹宏力根据不同技术亮点，分别对SONOS嵌入式非易失性存储器工艺平台、SuperFlash嵌入式非易失性存储器工艺平台、功率器件工艺平台、射频工艺平台、电源管理IC工艺平台作了详细介绍。
“华虹宏力2015年度技术论坛（北京站）”即将于11月27日在北京召开，期待您的加入！本次论坛面向各IC设计公司，名额有限，如需参会请与华虹宏力销售联系。华虹宏力“芯”技术，圆您“芯”梦想！
低功耗、定制化IC设计满足物联网需求
技术论坛外的展示区域集中了多家IC设计公司，其中上海灵动微电子股份有限公司是国内专注于智能硬件芯片定制及应用方案服务的领先提供商，与华虹宏力在其优势的0.18微米和0.13微米工艺上有密切合作，并于去年与华虹宏力签订了IP合作协议。
灵动团队在半导体领域多年的丰富经验，使公司自成立以来一直保持着非常好的盈利。今年8月底成功在新三板挂牌的灵动微，标志着其正式进入资本市场，并为下一步转板上市做准备。
对于一家以微控制器定制为主营业务的公司，灵动微从成立之初即专注于32位MCU设计平台，在成功交付数十件广泛用于各种物联网应用领域定制化案例的同时，设计平台更加完善、成熟。其设计平台包括了SOC架构、CPU集成技术、存储控制管理技术、数字模拟IP、函数库、设计例程、驱动程序、验证测试板、用户开发板等十数种元素。灵动去年完成了全32位低功耗设计平台，可更广泛服务于对功耗要求严格的物联网、可穿戴、工业设计等领域。今年灵动微获得ARMCortexIP授权，对于物联网时代量小、品类多的特色，可为客户提供更加专业高效的服务。
物联网相关应用对低功耗、低成本、定制化、灵活性等某些特定方面的要求，为半导体产业带来新机。深刻理解差异化需求，避免同质化的过度揣度用户市场，机会也许就属于你。
